背对背安装

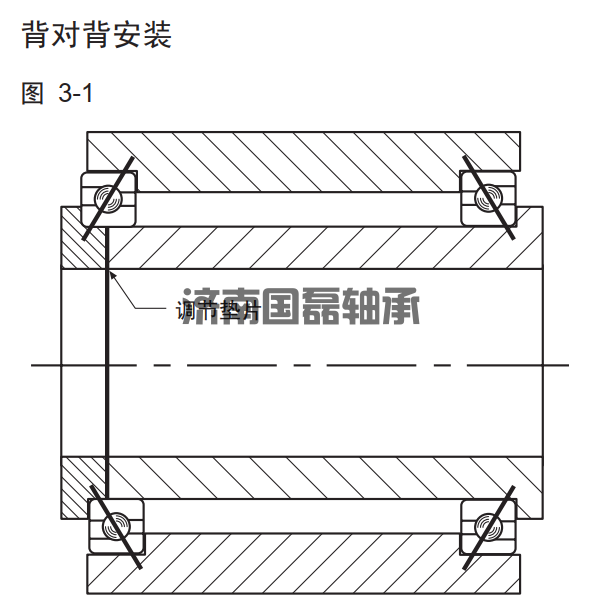

A 型轴承的典型安装方式见图 3-1 和 3-2。在图 3-1 轴承装配时，接触线在轴承外部相交。这种形式通常称为背对背安装。在上图中，通过压紧环的垫片来调整轴承内圈，进而调整轴承游隙。开始时，采用足够厚的垫片，使轴能够相对轴承安装座运动。测量整个轴向运动以及垫片厚度，减去轴向运动量与期望预载荷之和。当两个轴承对称安装，消除轴承内部游隙，并且在滚珠和滚道之间产生弹性变形时，称为带预载荷的轴承。

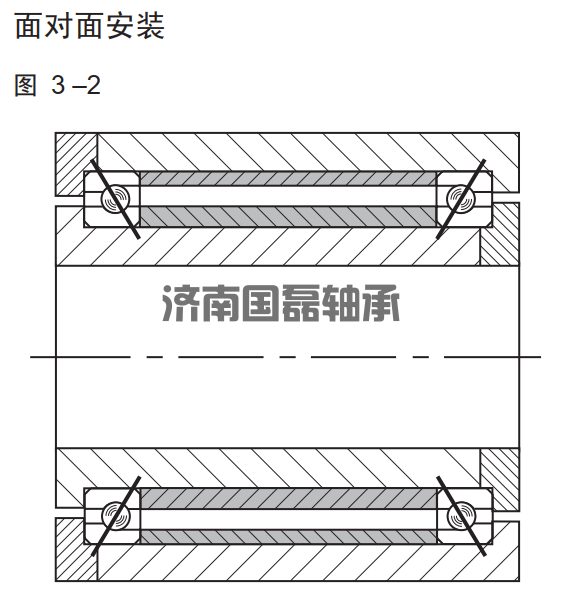

在图 3-2，KAYDON轴承“面对面”安装，接触线在内部相交。通过调节置于轴承内、外圈之间的隔环的相对长度，可以调节轴承的游隙。一般情况，隔环是等长的，轴承配对加工成有预设游隙的。如果去除外圈隔环，可以用外圈压盖的垫片调节游隙。
